园林景观照明控制系统在青岛世园会夜景照明项目中的应用

导语

　　随着我国现代化建设的推进和旅游业的兴起，园林绿化行业也有了很大的发展，园林景观照明也在如火如荼的建设中。园林景观照明应用多种照明手段以形成绚丽多彩的夜间景观，给人们带来了游玩的乐趣，成为城市一道亮丽的风景线。随着园林景观照明设施规模不断地扩大，园林景观照明管理中出现的问题和矛盾也越来越突出，这些问题和矛盾主要包括：

（1）领导参观，临时活动，重大事件，临时调整开关灯时间的情况时有发生，需要随时调整景观灯的开/关灯时间并进行应急调度，传统的控制方式无法即时实现。

（2）园区通常需要在不同的时候开启不同的照明场景以适应不同的照明需要，例如在节假日开启全部景观灯，以烘托出节日的气氛；平时开启部分景观照明，以实现节能。传统的照明控制设备控制策略简单，越来越不能适应园林景观照明管理的要求。

（3）公园景观照明照明范围较大，分布散乱，现场调控和人工巡检工作量大，运作成本高，且巡检误判率和漏判率高，难以及时发现照明故障。

（4）美轮美奂的景观照明效果固然可以让夜间游览的人们流连忘返，但是庞大的电费支出也给园林景区的管理部门带来了较高的运营成本。必须采取有力的措施节约电能，降低运营成本。

（5）园林照明往往包括园区内的景观照明、道路照明和广场照明等，其它类型的照明通常需要和园林景观照明纳入到同一个平台上来统一管理，以提高管理效率，保证不同类型的照明协调工作。

方案简介

　　园林景观照明控制系统是我公司针对园林景观照明管理中存在的问题为其量身定制的智能化管理方案。园林景观照明控制系统方案应用了云控制理念，采用专业化物联网网络实现设备与云平台稳定通信。凭借手机、电脑客户端和微信等手段可以对大范围内的景观照明设备实施远程控制开关，远程设置定时方案和场景模式，远程获取设备状态和电流、电压、用电功率等电量数据，并实时了解接触器故障、线路过压过流、设备掉电、配电箱非正常打开等异常情况。同时，可依据实际需求配置平日模式、假日模式和重大节日模式等多种开关灯模式，既能保证在节假日或政府重要活动日开启所有设施，充分展示亮化照明设施营造的艺术效果，又可以在平日时间或夜间城市人流稀少时段关闭耗电照明实施，实现节能照明。下面以青岛世界园艺博览会（简称“青岛世园会”）照明管理项目为例来详细说明园林景观照明控制系统方案。

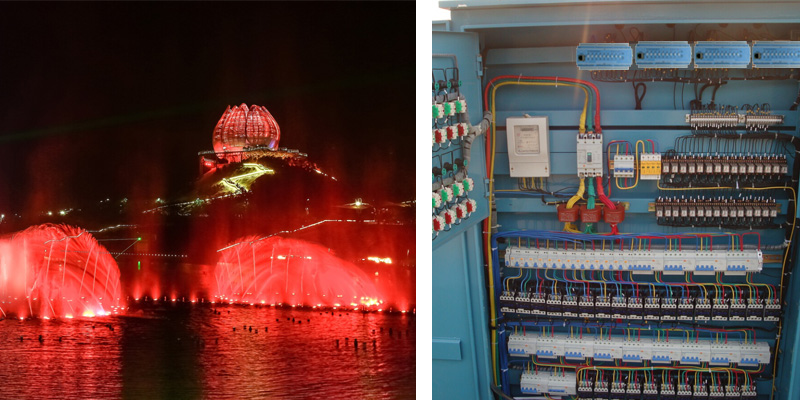

　　青岛世园会照明管理项目是园林景观照明控制系统方案应用的典范之一。作为国际性的博览盛会，青岛世园会对园区夜景照明有着特殊的要求。会展范围内的百果山森林公园错综复杂的地理环境和高标准的工程要求给夜景照明项目带来了挑战。

1.照明控制规模大。控制点数多达275处，其中景观灯控制节点254处,园区路灯控制节点21处。

2.照明控制范围广，且相当分散。控制节点分布在200多公顷的范围内。

3.照明控制环境复杂。包括山上项目、水上项目、景观灯、路灯等。

4.在充分满足开关功能的前提下，要求控制便捷、管理效率高、施工工期短。

5.园区内的照明包括景观照明和路灯照明。景观照明要求充分满足照明的个性化控制需求；而路灯照明要求照明设施能长期有效的运行，实时掌握照明设施运行状态，及时发现设备故障。

　　根据青岛世界园艺博览会的实际情况和控制需求，应用专业化园林景观照明控制系统的部署，将景观照明和路灯照明纳入到统一的系统平台来管理，对整个园区的照明进行无线智能监控、远程集中管理、远程诊断维护。世博园景观照明配置了会展模式、节假日模式、节能模式、闭馆模式等不同的场景，实现一键开关和定时控制；路灯照明采用了经纬度方案控制，按当地的日落时间自动开灯，日出时间自动关灯。系统部署简单，无需布线，不装服务器，大大缩短了施工工期。在充分满足青岛世园会控制需求的前提下，对不同级别的管理人员分配不同的权限，提高了管理水平。

系统拓扑图

系统功能说明

（1）远程实时监控。用户可使用手机、电脑、PAD及微信等手段对景观灯、控制器的工作状态进行远程实时监控，随时随地对照明系统进行远程干预。系统操控界面采用人性化的响应式设计，具有易学易用的特点。

（2）支持GPRS、以太网、wifi三种通信方式，便捷接入云平台，为系统部署提供选择性方案。

（3）超级定时机制。支持每日方案、周方案、节假日方案、特殊时间方案、超级天文钟，包括半夜灯时间规则。用户可远程预设开关灯时间规则，并实时查看照明状态。

（4）场景模式预设。用户可根据实际需要远程配置灯光场景，例如普通模式、临时模式、节假日模式、节能模式等。

（5）运行方案的存储及调用。支持包括场景模式及定时设置在内的整套运行方案的存储功能，并在需要的时候一键调用。

（6）回路扩展。支持回路扩展功能，同一配电箱继电器输出回路最多可扩展至36个，大大降低投入成本。

（7）能源监测。园林景观照明控制系统支持接入能源监测模块，实时采集各个配电箱的能耗数据，可远程设置电量越限报警参数，使系统具备能耗预警功能。

（8）自动故障报警。支持接触器故障报警、设备掉电报警、通讯故障报警、线路故障报警以及配电箱门开、雨水、温度越限等开关量报警。当报警发生时，系统将及时地向指定用户的手机发送报警信息，并作相应记录。

（9）能耗管理。具有电能的分析和管理功能，形成数据图表化管理。支持分时分区查询，提供配电系统月报和年报分析统计，便于管理者对中长期用电情况的掌握，加强对用电的节能管理。

（10）IOT卡管理。IOT卡信息归档、数据查询、流量预警、在线续费，解决IOT卡信息混乱、过期失效和流量盗用等问题。

（11）通信故障应急策略。当GPRS/以太网通信中断时，可采用手机wifi连接至设备进行临时性管理。

（12）领导巡视模式。开启领导巡视模式后，系统根据领导巡视的位置和路径自动开灯，带来巡视新体验。

（13）设备信息追踪。扫描设备二维码即可方便地追踪到设备从出厂、启用、运行到更换一系列数据，更换设备时仍可实现数据同步。

（14）历史数据查询。园林景观照明控制系统将自动保存操作记录、异常报警记录、电量数据，并具有可查询功能。

系统特点

（1）工业级部件，模块化结构设计

　　园林景观照明控制系统设备全部采用工业级部件，去冗余设计，系统平台应用先进的物联网云技术，具有高度的可靠性。可根据实际工程需求以最具经济性的配置实现系统功能集成，同时完全支持系统在多期建设时对功能和容量的扩充，具有足够的灵活性、可扩展性和可靠性。

（2）优越的物联网通讯技术

　　园林景观照明控制系统的远程无线通讯采用专业化物联网网络，具有以下优越性：1.网络覆盖范围广。无论在城市的任何位置，都处于移动运营商提供的高质量无线物联网网络的覆盖范围，根本不用考虑网络覆盖范围的问题。2.网络可靠性高。专业化物联网技术提供的可靠通讯和强大的故障恢复处理能力是任何一个远程无线通讯平台所无法比拟的。3.运行费用低。在获得性能优势的同时运行费用却只有非专业无线通讯费用的1/5，甚至更低。这就是专业化服务和技术创新带来的强大优势。

（3）灵活的照明场景和定时设置

　　每个夜景照明载体在照明场景方案设计上基本按照重大节假日模式、一般节假日模式、平时模式、节能模式等方式以达到不同的照明效果，这些照明效果的实现是通过组合不同的照明回路来实现的。园林景观照明控制系统可以任意设置各组照明回路的开关，以达到上述照明场景的需要。园林景观照明控制系统还可以根据需要预置不同时段进行不同照明场景，并可随时进行调整。例如可以设置2009年2月1日至2009年3月15日的19：00至23：00执行重大节假日照明场景；也可以设置每周六、周日的19：00至22：00执行一般节假日照明场景；还可以设置为随本地区日落时间开灯，日出时间关灯以节约电能。更重要的是，所有这些照明时段和场景的设置都可以通过远程无线方式统一进行，克服了逐个配电箱操作设定的不便，充分体现了集中远程控制的便捷性。

（4）实时、详细的电气参数监测和告警

　　园林景观照明控制系统专门针对夜景照明工程设计了电气数据监控模块，可实时监测配电箱当前温湿度，三相电压，三相电流，功率、电能消耗等电气参数。在实施控制的同时伴有照明状态的反馈，能更直观的掌握照明设施运行情况。 本系统对当前采集的电气参数进行分析和判断，当照明设施运行不正常时（如某一照明回路跳闸，某一照明回路过电流等），及时告警。可充分保证配电设备的安全运行，并可根据告警数据及时进行相应设备的维护，保证照明设施完好率。

总结

　　园林景观照明既要考虑到美化园林、点缀城市的需求，又要节能环保，与城市发展理念相适应。兼顾亮化和节能两方面的要求，在很大程度上依赖智能照明控制系统，因此，基于园林景观照明专业化管理的智能照明控制系统---园林景观照明控制系统在园林景观照明管理中发挥着重要作用。在园林景观照明的电气设计和项目建设中，决策者应根据景观智能照明控制系统的先进性、稳定性、实用性和经济性来正确选择合适的系统。智能时代给我们带来了智能生活。现阶段，景观灯智能照明已逐步融入到我们的日常生活中，得到了广泛的应用。未来，园林景观智能照明将有更广阔的市场和前景。
