园林景观照明控制系统在汾河公园夜景照明项目中的应用
作者:开开物联智能照明

导语

  随着国内经济的快速稳定发展,城市现代化建设步伐不断加快,为了勾勒城市第二风景线、塑造现代化城市形象,景观灯逐渐成为了城市夜景综合体的主要部分,城区夜间景观照明质量已备受重视。随着城市夜景建设规模不断扩大,应对所有夜景灯的建设和管理进行统一协调、统一调度、统一指挥、分区管理。

  目前许多地区园林夜景照明的开关灯时间和供电线路的运行状况均无法得到统一监管,其耗电量在城市公共总能耗的占比正不断攀升,维护费用快速增加。如何对夜景照明实行统一的精细化管理进而降低能耗和维护成本,实现节能降耗、节约维护资金,已成为夜景管理部门必须面对的课题。

  山西临汾地区是电力资源十分紧张的地区,随着城市建设的发展,道路照明和景观照明的数量不断增加,建设局对汾河公园夜景照明的管理工作提出很高的要求,希望借用现代化技术手段实现既能充分展示临汾城市现代化建设的巨大进步又能合理节约利用电力资源的双重目标。


方案简介

  园林景观照明控制系统是我公司为城市园林景观照明信息化管理量身定制的系统性方案。园林景观照明控制系统的部署和实施可兼容现有在运所有的景观灯控制系统,并通过现场提升改造,接入还未实现远程监控的景观照明控制系统。系统平台可以通过账号分配和权限管理的方式,在保证相关管理部门相对独立的管理职能的同时,对景观照明系统实现统一的监控和数据采集,为形成统一的管理规范提供数据支撑。园林景观照明控制系统将传统的“巡灯查找故障”升级为“远程运行管理与监视诊断”,不仅减少了巡视人员工作量和车辆损耗,降低了维护成本。而且在检修车外派之前可根据系统所采集的运行信息,明确故障的准确地点和设备状态,提前完成检修备料工作,大大缩短了维修时间、提高了检修效率。同时园林景观照明控制系统还具备线缆防盗报警功能,降低照明供电线缆的被盗概率,节省线缆维护和增补费用。下面以山西汾河公园夜景照明项目为例来详细说明园林景观照明控制系统方案。


汾河公园夜景照明效果图


  山西临汾汾河公园夜景照明项目实为改造型项目,将原有简单时间控制器的控制方案更换成无线智能照明控制方案,汾河公园位于山西临汾市,全长17公里,此次工程为汾河公园城区段,北起屯里汾河大桥,经过锣鼓大桥、西关桥、到南边平阳大桥,全长6公里,沿河两岸及“中国地”景观区共设配电柜38台,控制沿线景观灯和路灯,路灯在配电箱中占有一个回路或两个回路,由于路灯的关灯时间跟景观灯的关灯时间不同,需在平台里单独整理出来,形成“路灯照明”模式控制。汾河公园自2011年建园以来,被先后授予“山西省四星级公园”“临汾市十佳主题公园”,经常承接“冬运会”、“端午节龙舟赛”、“国际名校赛艇挑战赛”等水上运动。在活动期间,则需要对园区开关灯时间进行调整,原有方案会出现调整时间不方便,设备故障发现不及时,让公园管理处在应对特殊情况下处于被动奔波的状态。

  山西临汾汾河公园夜景照明项目与大多数的公园亮化项目有很多的共通点,及灯具种类众多,需要分不同的时段、日期来控制。如:路灯模式、射墙灯模式、照树灯模式、节假日模式等。园林景观照明控制系统平台上线后,管理人员可以通过分时、分区、分段智能控制策,灵活的调整开关灯时间,减少非必要时间段的照明,减少不必要的浪费。通过夜景照明的能效分析,将设备管理和能效进行关联,完整的电量数据为管理部门的节能管理策略提供支撑。对于管理人员来说,使用监控计算机和智能手机控制起来更加方便灵活,同时也减少了很多巡检维护费用。例如,在领导巡视期间,维护人员可以随时随地对这个公园的照明进行即时控制,避免了现场本地控制方式带来的不便,节省人力物力。


系统拓扑图


园林景观照明控制系统拓扑图



系统功能说明

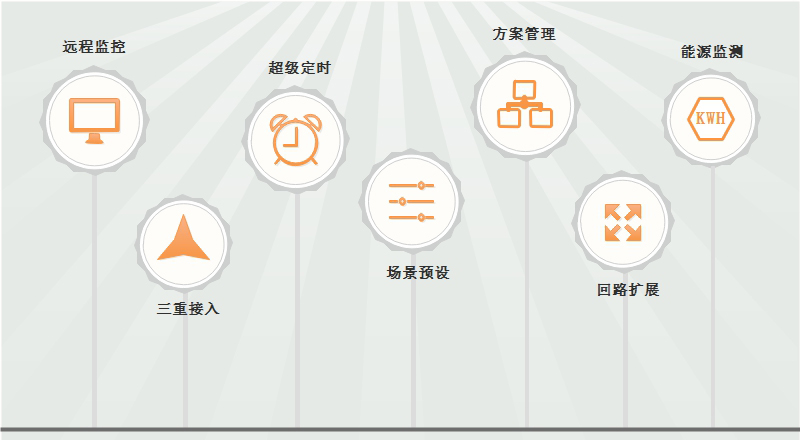

园林景观照明控制系统功能示意图


(1)远程实时监控。通过园林景观照明控制系统,用户可使用手机、电脑、PAD及微信等手段对景观灯、控制器的工作状态进行远程实时监控,随时随地对照明系统进行远程干预。系统操控界面采用人性化的响应式设计,具有易学易用的特点。

(2)支持GPRS、以太网、wifi三种通信方式,便捷接入云平台,为系统部署提供选择性方案。

(3)超级定时机制。支持每日方案、周方案、节假日方案、特殊时间方案、超级天文钟,包括半夜灯时间规则。用户可远程预设开关灯时间规则,并实时查看照明状态。

(4)场景模式预设。用户可根据实际需要远程配置灯光场景,例如普通模式、临时模式、节假日模式、节能模式等。

(5)运行方案的存储及调用。支持包括场景模式及定时设置在内的整套运行方案的存储功能,并在需要的时候一键调用。

(6)回路扩展。支持回路扩展功能,同一配电箱继电器输出回路最多可扩展至36个,大大降低投入成本。

(7)能源监测。支持接入能源监测模块,实时采集各个配电箱的能耗数据,可远程设置电量越限报警参数,使系统具备能耗预警功能。


园林景观照明控制系统功能示意图


(8)自动故障报警。支持接触器故障报警、设备掉电报警、通讯故障报警、线路故障报警以及配电箱门开、雨水、温度越限等开关量报警。当报警发生时,系统将及时地向指定用户的手机发送报警信息,并作相应记录。

(9)能耗管理。具有电能的分析和管理功能,形成数据图表化管理。支持分时分区查询,提供配电系统月报和年报分析统计,便于管理者对中长期用电情况的掌握,加强对用电的节能管理。

(10)IOT卡管理。IOT卡信息归档、数据查询、流量预警、在线续费,解决IOT卡信息混乱、过期失效和流量盗用等问题。

(11)通信故障应急策略。当GPRS/以太网通信中断时,可采用手机wifi连接至设备进行临时性管理。

(12)领导巡视模式。开启领导巡视模式后,系统根据领导巡视的位置和路径自动开灯,带来巡视新体验。

(13)设备信息追踪。扫描设备二维码即可方便地追踪到设备从出厂、启用、运行到更换一系列数据,更换设备时仍可实现数据同步。

(14)历史数据查询。园林景观照明控制系统将自动保存操作记录、异常报警记录、电量数据,并具有可查询功能。


方案特点

1.园林景观照明控制系统依托强大的云平台网络构架,设备终端容量巨大,可提供城市级运营管理。

2.多级分层用户管理,为不同用户不同项目提供独立管理用户界面,便于管理。

3.设备易安装易维护,普通现场施工人员即可进行设备安装,无需专业人员维护,有效降低运维成本。

4.园林景观照明控制系统扩展性好,支持接入开关回路扩展模块、能耗监测模块、电流电压采集模块、备用电池模块、485传感器以及各种开关量传感器。

5.有效节约电能。园林景观照明控制系统能够提高开/关灯的可靠性和可检查性,可有效避免白天亮灯、晚上熄灯情况的出现。系统可预置合理的开关灯时间方案,在满足对城市照明的需求时,有效地减少开灯时间,从而有效节约电能。


总结

  采用园林景观照明控制系统方案以后,整个汾河公园范围的景观灯和路灯的开/关均可实现自动化控制。同时,由于园林景观照明控制系统提供健全的自动报警功能和远程实时监控功能,为及时进行故障修复提供了有力的保障。照明系统的及时维护可以极大地减少了市民对照明管理部门的投诉,从而进一步提高城市的形象。通过对照明控制方案的改进,增加景观照明在非节假日只开部分灯光的控制方案,可以节约大量的电能。系统按需开灯、合理开灯的措施既可满足市民对城市景观照明的需求,又避免了无谓的能源浪费,在当前建设节约型社会的政策下具有实际意义。
