路灯照明控制系统在沧州市路灯改造工程中的应用
作者:开开物联智能照明

导语

  据统计全球照明用电占全部用电的20%,而其中很大一部分又是户外照明用电。面对供电的紧张局面,传统的LED节能已经不能满足大范围节电的需求;同时,在路灯的管理上人工控制、定期巡检需要耗费大量人力物力。路灯运维管理部门亟待需要更为有效的的路灯照明管理系统和节能方案,而目前的路灯照明控制系统和方案仍然存在各种各样的问题,主要表现在以下几个方面。

(1) 控制方式落后,不具备远程集中监控功能。当前的路灯照明控制还停留在手动、时控、光控、短信控制等方式上,无法及时修改开关灯时间,极易造成能源浪费。且受季节、天气、人为因素影响较大,经常该亮时不亮,该灭时不灭。

(2) 使用功能单一,不具备运维管理能力。当前的路灯照明控制只提供基本的开关功能,不具备日常维护管理功能,路灯照明系统的故障需要人工巡检发现,数据统计需要人工来收集整理。

(3) 节能效果不显著,缺乏有效的节能管理机制和策略。当前的路灯照明系统大多数只具备简单的定时功能,不具备多样化的时间方案和场景模式,既不能满足用户深层次的需求,又不利于节电节能。

(4) 软硬件技术体系落后,运行不稳定。部分路灯采用市场上普通的三遥控制系统,虽然功能上有所改善,但由于软硬件技术体系过于落后,运行过程中经常出现设备长时间离线、系统反应迟钝、客户端闪退等现象。

(5) 目前,路灯照明控制系统的搭建、使用和维护仍然相当复杂,耗时耗力。普通的三遥控制系统通常需要厂商或用户建设机房,安装服务器,使用难度相对较大,服务器需要专业人员来维护。

(6) 投入成本高。功能相对完善的路灯控制系统软硬件成本较高,市场价格始终居高不下,用户前期投入成本高。


方案简介

  针对目前日益严峻的路灯管理现状,我公司根据多年工程经验和产品经验,凭借技术创新设计出全新的路灯照明控制系统方案。路灯照明控制系统使路灯管理部门能够借助手机、电脑、PAD客户端、微信等手段对路灯照明实现远程集中监控,随时随地远程了解照明状态和发现电路故障,避免了人工巡检工作;同时,使工程运营商能够多用户分权限管理下属的众多项目,并按计划采取定时开关、人工干预,减少亮灯时间,实现平台化运营和有效的节能管理。


沧州市路灯照明效果图和照明配电柜

  沧州泊头市路灯照明系统原本采用简单的定时器控制,由于定时器需要定期更换电池,校对时间,且开关灯状态无从知晓。改造工程于2014年3月顺利竣工,该工程完成了整个泊头市路灯照明系统的改造,实现了照明远程实时监控。新部署的路灯照明控制系统根据政府节能要求开启了经纬度+半夜灯模式,即在太阳落山时自动开启全部照明,到夜间凌晨以后关闭部分灯光,仅保留基本照明,天亮以后自动关闭全部照明。既能适应季节变化,保证行车安全,又能在夜间城市车流稀少时段关闭照明设施,实现节能照明。路灯照明控制系统采用了计算机、手机APP控制方式,能随时调整灯具的开/关时间,在遇到临时性或突发性的活动时能进行应急开关灯调度。改造以后的路灯照明控制系统具备了故障报警和电缆防盗功能,免去了以前固定人员定期巡检工作,大大提高了照明管理水平。


系统拓扑图


路灯照明控制系统拓扑图



系统功能说明

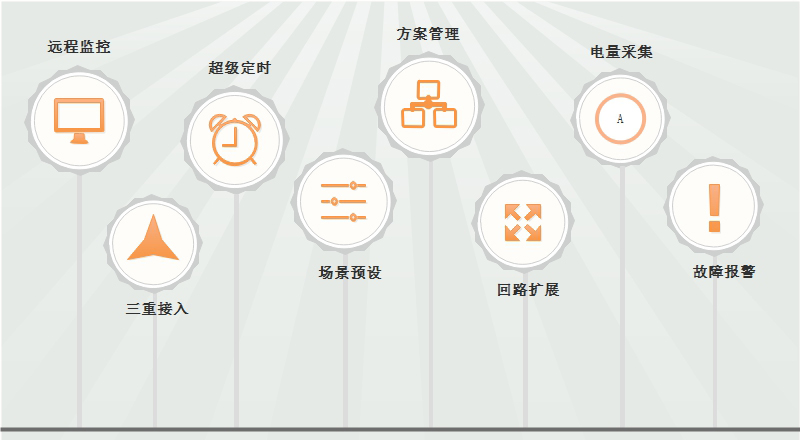

路灯照明控制系统功能示意图


(1)远程实时监控。通过路灯照明控制系统,用户可使用手机、电脑、PAD及微信等手段对路灯、控制器的工作状态进行远程实时监控,随时随地对照明系统进行远程干预。系统操控界面采用人性化的响应式设计,具有易学易用的特点。

(2)支持GPRS、以太网、wifi三种通信方式,便捷接入云平台,为系统部署提供选择性方案。

(3)超级定时机制。支持每日方案、周方案、节假日方案、特殊时间方案、超级天文钟,包括半夜灯时间规则。用户可远程预设开关灯时间规则,并实时查看照明状态。

(4)场景模式预设。用户可根据实际需要远程配置灯光场景,例如普通模式、临时模式、节假日模式、节能模式等。

(5)运行方案的存储及调用。支持包括场景模式及定时设置在内的整套运行方案的存储功能,并在需要的时候一键调用。

(6)回路扩展。支持回路扩展功能,同一配电箱继电器输出回路最多可扩展至36个,大大降低投入成本。

(7)电量采集。支持接入电流电压采集模块和能源监测模块,实时采集各个回路的电流电压和配电箱的能耗数据,可远程设置电量越限报警参数,使系统具备短路、断路、过载、能耗预警等报警功能。

(8)自动故障报警。支持接触器故障报警、设备掉电报警、通讯故障报警、线路故障报警以及配电箱门开、雨水、温度越限等开关量报警。当报警发生时,系统将及时地向指定用户的手机发送报警信息,并作相应记录。


路灯照明控制系统功能示意图


(9)电缆防盗。系统可自动甄别电缆被盗的可能性,当发生电缆被盗事件时系统将及时通知相关管理人员,避免造成重大经济损失。

(10)能耗管理:具有电能的分析和管理功能,形成数据图表化管理。支持分时分区查询,提供配电系统月报和年报分析统计,便于管理者对中长期用电情况的掌握,加强对用电的节能管理。

(11)IOT卡管理。IOT卡信息归档、数据查询、流量预警、在线续费,解决IOT卡信息混乱、过期失效和流量盗用等问题。

(12)通信故障应急策略。当GPRS/以太网通信中断时,可采用手机wifi连接至设备进行临时性管理。

(13)领导巡视模式。开启领导巡视模式后,系统根据领导巡视的位置和路径自动开灯,带来巡视新体验。

(14)设备信息追踪。扫描设备二维码即可方便地追踪到设备从出厂、启用、运行到更换一系列数据,更换设备时仍可实现数据同步。

(15)历史数据查询。路灯照明控制系统将自动保存操作记录、异常报警记录、电量数据,并具有可查询功能。


方案特点


路灯照明控制系统特点


(1)减少人力物力,降低运维成本。路灯照明控制系统将“定期巡查故障”改为“自动接收报警”,减少了巡检人员数量和巡检车辆损耗,降低了维护成本。通过减少开灯时间,能有效延长灯具的使用寿命,可有效降低运行成本,进一步提高了经济效益。

(2)有效地节电节能。路灯照明控制系统对开关灯状态具有可检查性,能有效避免白天亮灯的情况出现,同时可配置半夜灯。系统能依据一年四季的季节变化情况预置合理的开关灯时间方案,在满足对城市照明的需求时,有效地减少开灯时间,从而节约了大量的电能。

(3)卓越的稳定性。先进的云技术、工业级部件和专业物联网网络保证路灯照明控制系统软硬件稳定运行。

(4)良好的安全性。安全保障主要是防止来自系统内外的有意和无意的破环,网络安全防护措施包括信道加密,信源加密,登录防护,访问防护,接入防护,防火墙等。

(5)个性化的功能配置。全球适用、微信操控、领导巡视模式、设备大数据共享、SIM卡管理等个性化功能满足现代化路灯控制的需要。

(6)部署便捷、经济。路灯照明控制系统部署简单,无需布线,不建机房,不装服务器,设备价格具有优越的市场竞争性。


总结

 随着时代的发展,城市现代化建设步伐不断加快,对城市道路照明需求也更大,而能源的供需矛盾也越来越突出,人力成本不断升高,智慧照明,绿色照明的要求越来越迫切。现在再采用那些传统的手控,时钟控制照明系统的方法已不能满足要求。城市道路照明自动化控制和智能化管理作为城市现代化的标志之一,它所带来的经济和社会效益是十分显著的。因此,路灯照明控制系统方案的推广和实施也将是市政工程建设中的一项重要内容。
